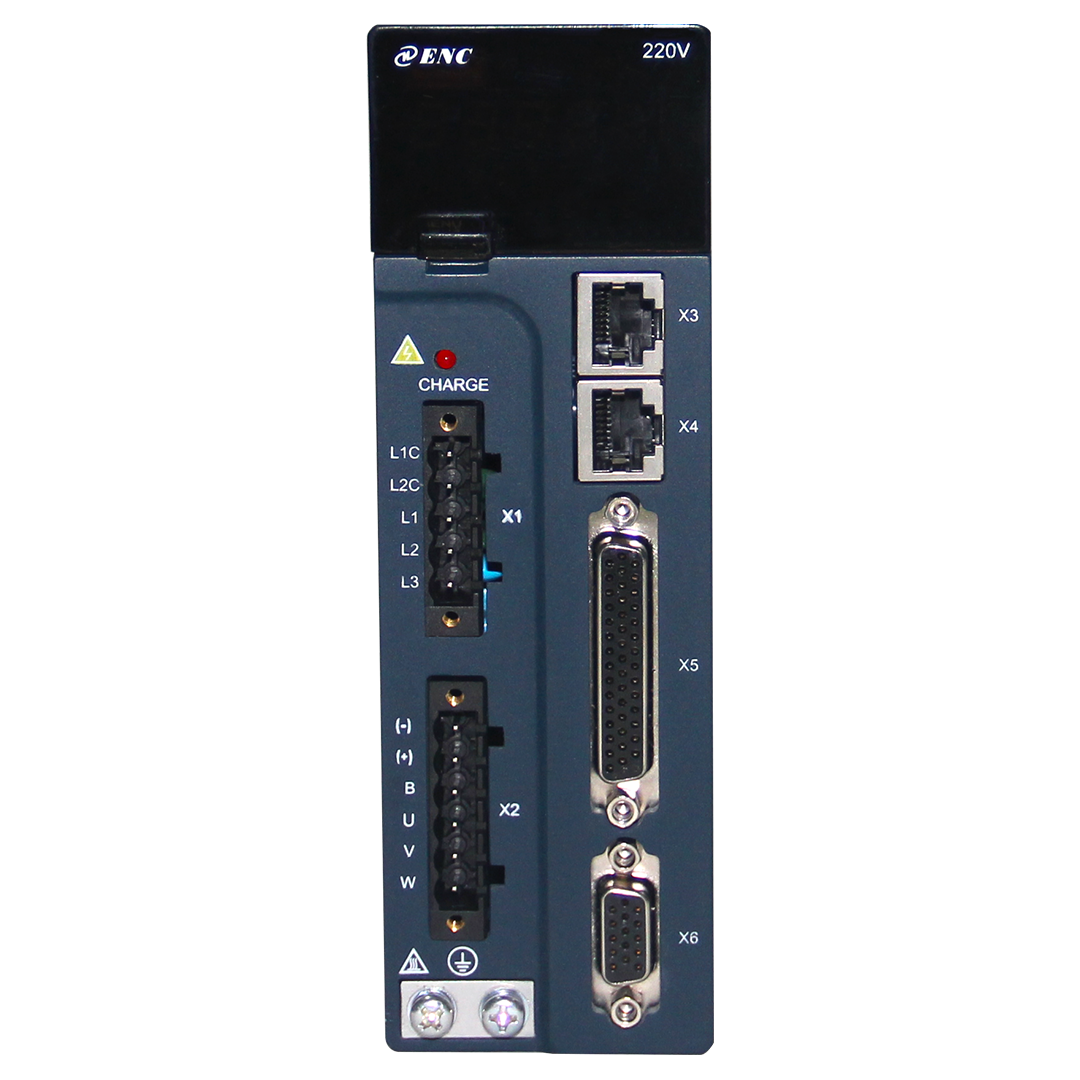

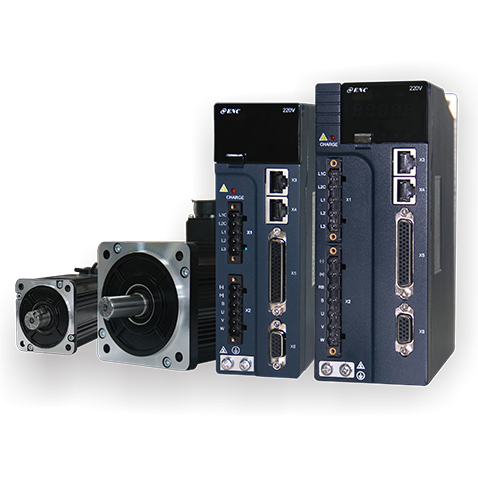

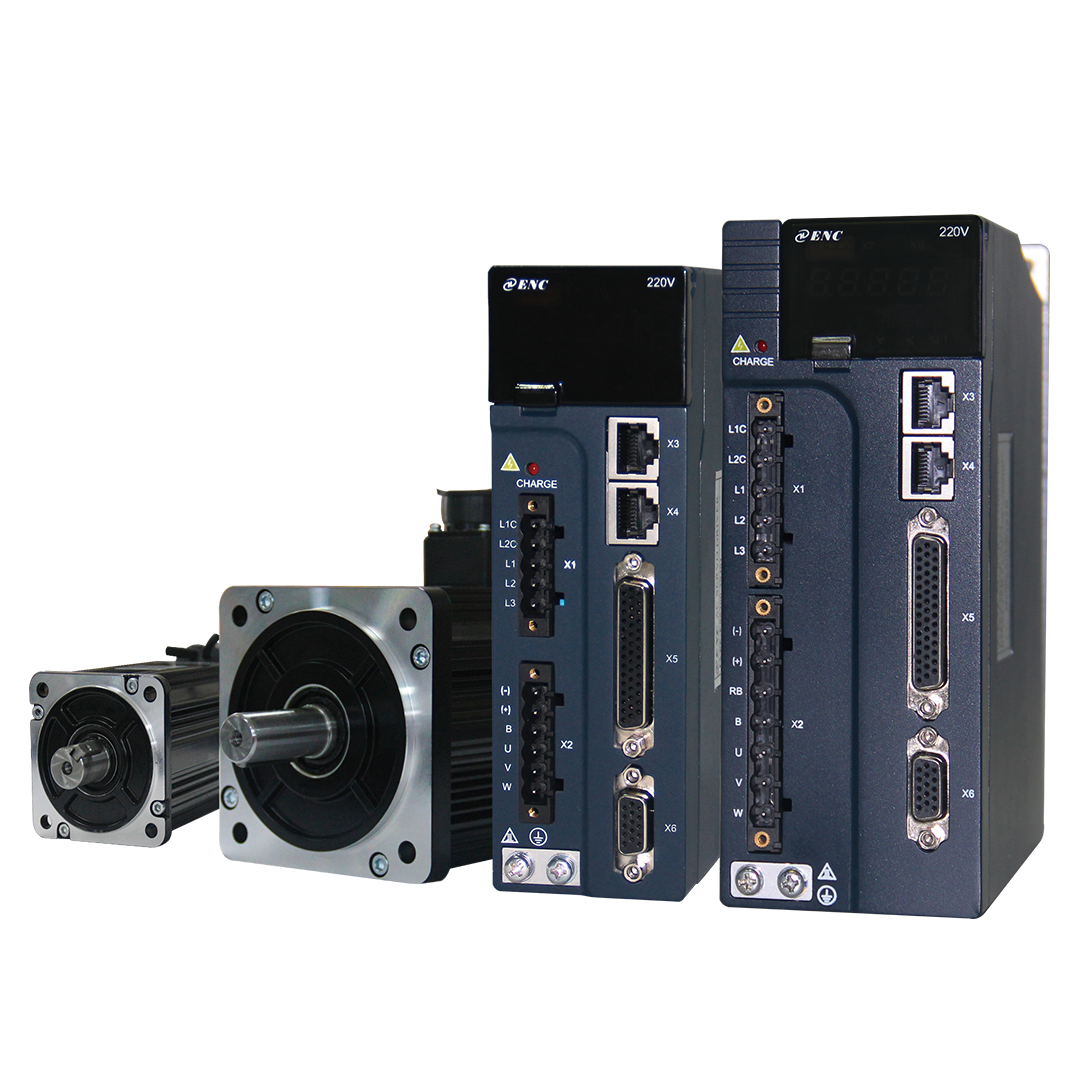

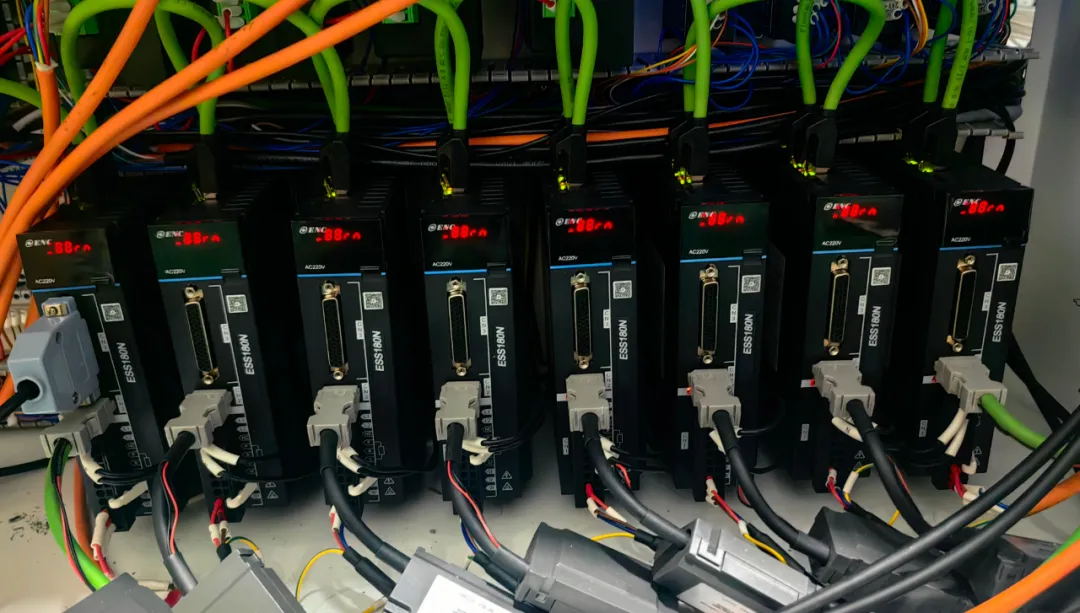

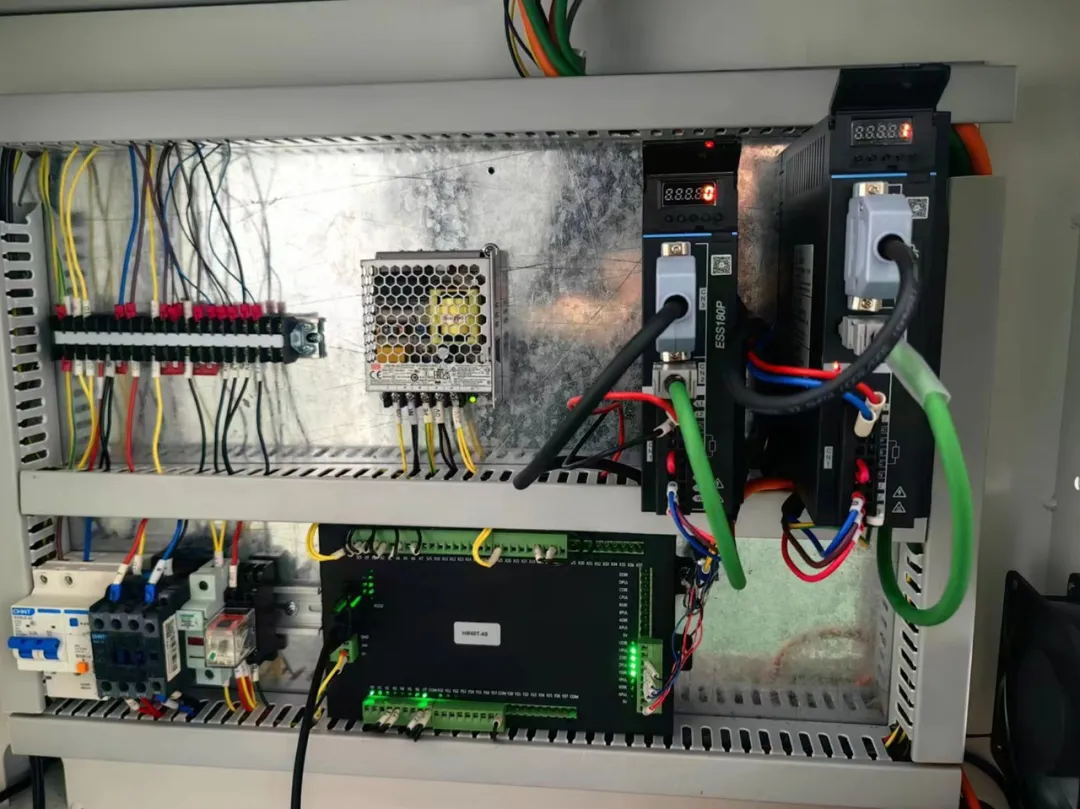

項目 |
端子功能及規格 |
基本規格 |
控制方式 |
矢量控制 |
控制模式 |
ESS200P：①位置控制；②速度控制；③轉矩控制；④位置
/速度控制；⑤位置
/轉矩控制；⑥速度
/轉矩控制
ESS200N：CSP、CSV、CST、PP、PV、PT、Hm模式 |
增益調整模式 |
手動模式、一鍵參數自整定模式 |
濾波器功能 |
1
、指令脈沖慣性濾波器、
FIR濾波
2
、自適應低頻共振濾波器
3
、
4組陷波濾波器，其中
2組為自適應陷波濾波器 |
慣量自學功能 |
離線/在線慣量自學習 |
電機參數自學習功能 |
電機參數自學習、編碼器信息自學習 |
支持的編碼器 |
2500
線增量式編碼器（
9線，
15線）；
17bit
、
20bit、
23bit絕對式編碼器；
2500線磁性增量式編碼器。
注：總線協議為多摩川協議或長春宇衡的
Fre_Dat-B協議 |
參數批量上傳下載 |
支持外引配件進行參數批量上傳下載 |
位置控制
模式 |
性能 |
速度前饋補償 |
0
～
100.0%(設定分辨率
0.1%) |
轉矩前饋補償 |
0
～
200.0%(設定分辨率
0.1%) |
定位精度 |
±
1個電機編碼器脈沖 |
輸入信號
（僅ESS200P） |
脈沖
指令 |
輸入脈沖形態 |
包含
“方向
+脈沖
”、
“A、
B相正交脈沖
”、
“CW/
CCW
脈沖
”三種指令形態。 |
輸入形態 |
差分輸入
集電極開路 |
輸入脈沖頻率 |
差分輸入：高速最大
4Mpps，脈寬不能低于
0.125us。
低速最大
500Kpps，脈寬不能低于
1us。
集電極開路：最大
200Kpps，脈寬不能低于
2.5us。 |
內置集電極開路用電源 |
+24V(
內置
2.4kΩ電阻
) |
多段位置指令選擇 |
配置
4個
DI實現第
1～
16段位置選擇 |
速度
/轉矩
控制模式 |
性能 |
速度控制范圍 |
1
：
5000 |
速度校準率 |
負載額定變動
(0 ~ 100%)，最大±
0.01% |
電源 ±
10%，變動最大±
0.01% |
環境溫度
(0 ~ 50
?
C)
，最大±
0.01% |
速度環帶寬 |
1000Hz |
轉矩控制精度 |
±5% |
輸入信號 |
速度
指令
輸入 |
指令電壓 |
DC±10V
，
12位 |
輸入電壓：最大
±12V |
輸入阻抗 |
約
9kΩ |
電路時間參數 |
約
47μ
s |
轉矩指令輸入 |
指令電壓 |
DC±10V
，
12位 |
輸入電壓：最大
±12V |
輸入阻抗 |
約
9kΩ |
電路時間參數 |
約
47μ
s |
多段速度指令 |
速度選擇 |
配置
4個
DI使其功能為
CMD1、
CMD2、
CMD3、
CMD4
，實現第
1～
16段速度選擇
. |
輸入輸出
信號 |
模擬量輸入 |
兩路模擬量輸入（
AI1，
AI2） |
DC±10V
，
12位精度，輸入阻抗約
9kΩ |
模擬量輸輸出 |
兩路模擬量輸出（
AO1，
AO2） |
DC±10V |
數字輸入信號 |
可進行信號分配的變更 |
8
路
DI(其中
DI8高速
DI輸入
)
多個
DI功能：
報警復位、增益切換、正向超程開關、反向超程開關、正外部轉矩限制、負外部轉矩限制、原點開關、位置偏差清除、內脈沖指令禁止（中斷定長禁止、伺服使能、原點復歸使能ESS200N無）等功能 |
數字輸出信號 |
可進行信號分配的變更 |
5
路
DO
多個
DO功能：
伺服準備好、電機旋轉、零速信號、速度一致、定位完成、
定位接近、轉矩限制、轉速限制、抱閘輸出、警告輸出、
故障輸出、轉矩到達、速度到達（
中斷定長完成、原點回零完成、電氣回零完成ESS200N無）等功能 |
位置輸出功能 |
輸出形態 |
A
相，
B相：差分輸出
Z
相：差分輸出或集電極開路輸出 |
分頻比 |
任意分頻
(最大
240Khz) |
其他功能 |
超程防止功能 |
正、反向超程開關動作時立即停止 |
電子齒輪比 |
0.1048576 ≤ B/A ≤ 419430.4 |
LED
顯示功能 |
主電源
CFARGE，
5位
LED顯示 |
通訊功能 |
MODBUS |
MODBUS
時，最大可為
247站 |
RS232 |
支持
PC上位機調試、監控、參數設置等操作 |
|
EtherCAT通訊 |
支持
CiA-402通訊協議 |
其他 |

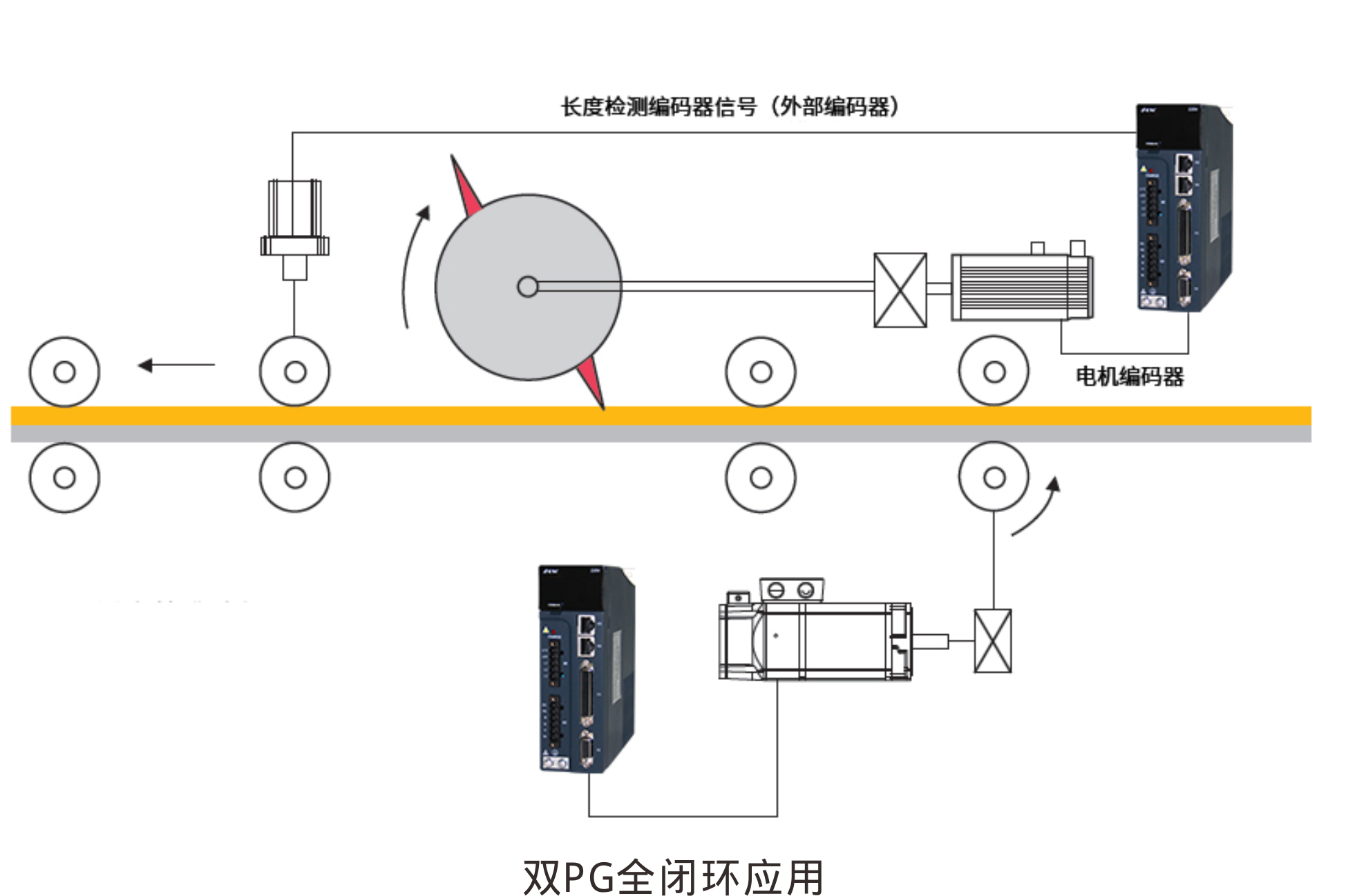

原點復歸、全閉環、增益調整、警報記錄、
JOG運行（
16
段位置控制、
16
段多段速度控制ESS200N無）
|
保護功能 |
過流、過壓、欠壓、對地短路、輸入缺相、過熱、驅動器過載、電機過載、飛車、編碼器故障、位置偏差過大等 |
環境 |
使用
/存儲溫度 |
0
～
+40℃
(環境溫度在
40℃以上請降額使用，平均負載率不能高于
80%) / 40～
+70℃。 |
使用
/存儲濕度 |
90%RF
以下
(不得結露
)。 |
耐振動
/耐沖擊強度 |
4.9m/s2 / 19.6m/s2 |
污染等級 |
2
級 |
海拔高度 |
低于
1000m |
結構 |
防護等級 |
IP20 |
冷卻方式 |
強制風冷或自然冷卻 |
安裝方式 |
壁掛式 |
