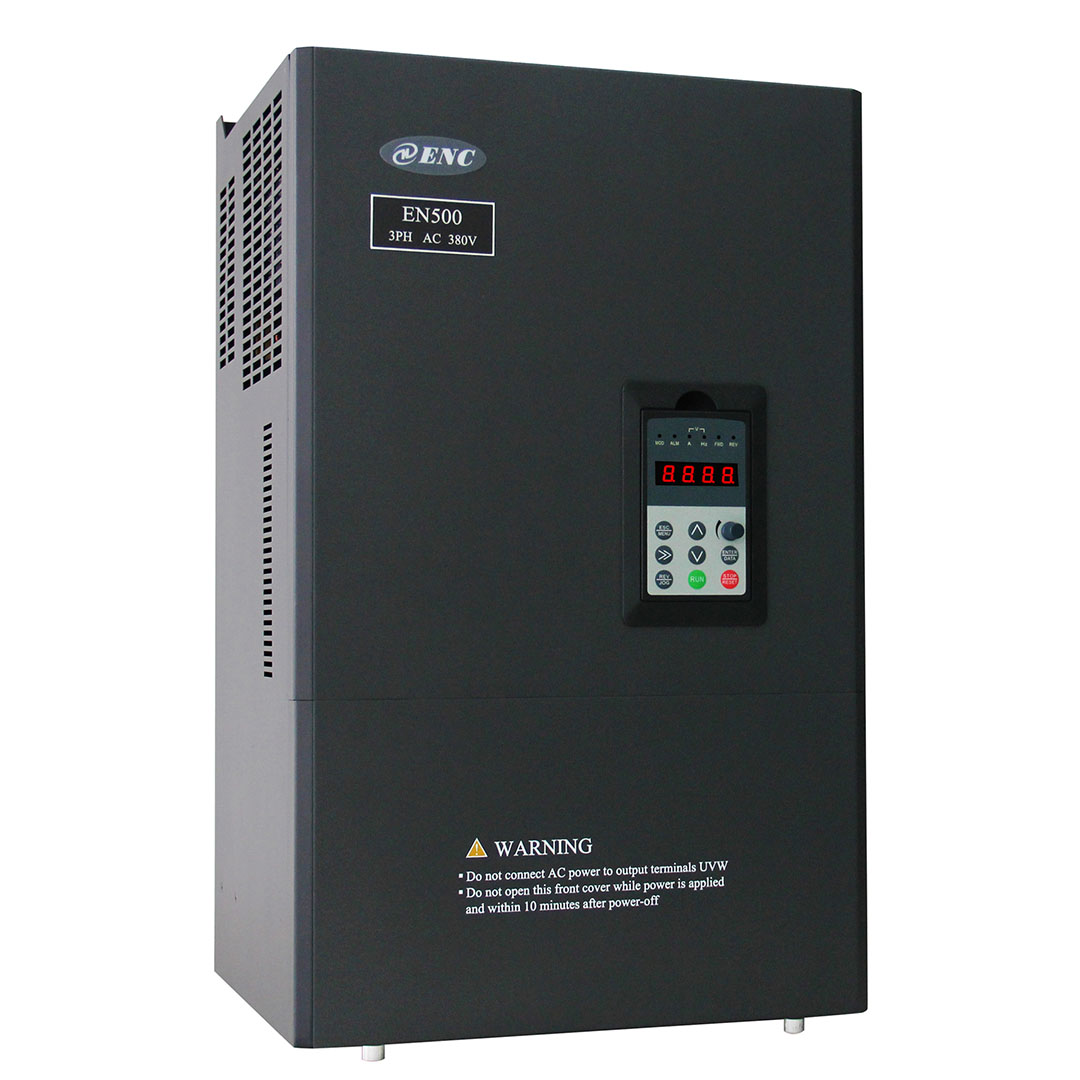

采用32位DSP(數字信號處理器）硬件平臺，可實現有PG速度閉環矢量控制和無PG速度開環矢量控制，有速度矢量和轉矩矢量兩種工作方式，能快速限住沖擊電流，廣泛用于輕重工業，控制精度高、速度響應快、低頻特性優越。智能檢測與保護完善，且性價比高，結構緊湊、功率密度高、便于安裝。該系列產品有著廣泛的組網功能，豐富的外圍總線擴展、端子擴展、繼電器擴展、模擬量擴展等。

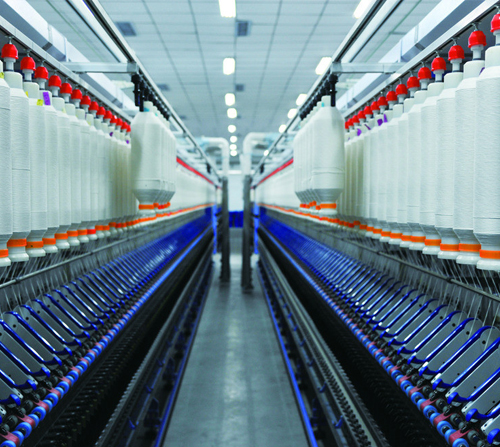

適用于金屬加工、塑料機械、CNC機床、印刷設備、印染行業、造紙、市政工程、供水工程、污水處理等，另外在紡織、制冷、水泥、陶瓷、化工、船舶、采礦等領域也廣泛使用。
.jpg)
02.jpg)
-1.jpg)
多功能磁通矢量控制，32位DSP硬件平臺，強勁的低頻力矩，快速的速度和轉矩響應，平穩的轉速跟蹤
恒壓供水、擺頻控制、下垂控制、定長控制等自學習功能、轉速跟蹤、輸出恒力矩等；
獨立風道設計，結構緊湊、功率密度高、柜機、壁掛機一體化設計，方便用戶選型安裝，性價比極優；標配內置電抗器（90KW及以上）；
實現總線擴展、端子、繼電器、模擬量的擴展，滿足特殊用戶的需求；
提供用戶自定義協議、Modbus協議，擴展的CAN總線Profibus等。
實現平滑軟啟動，避免了電氣和機械沖擊延長設備使用壽命
磁通矢量控制技術，啟動大力矩、運行精度高；
廣泛應用于各種工業現場；
保護功能完善，包括短路、過流、過壓、過載、欠壓諸多保護功能。
| 項目 | 項目描述 | ||
| 輸入 | 額定電壓、頻率 | 單相220伏級：單相220V，50Hz/60Hz； | |
| 三相380伏級：三相380V，50Hz/60Hz | |||
| 允許電壓波動范圍 | 單相220伏級：200～260V； | ||
| 三相380伏級：320～460V | |||
| 輸出 | 電壓 | 0～380V | |
| 頻率 | 0～600Hz | ||
| 過載能力 | G型：150%額定電流1分鐘； | ||
| P型：120%額定電流1分鐘。 | |||
| 控制性能 | 控制方式 | 無PG矢量控制，有PG矢量控制，開環V/F控制，無PG轉矩控制，有PG轉矩控制 | |
| 速度控制精度 | ±0.5% 額定同步轉速（無PG矢量控制）； | ||
| ±0.1% 額定同步轉速（有PG矢量控制）； | |||
| ±1% 額定同步轉速（V/F控制）； | |||
| 調速范圍 | 1：2000（有PG矢量控制）； | ||
| 1：100（無PG矢量控制）； | |||
| 1：50（V/F控制）； | |||
| 起動轉矩 | 1.0Hz：150% 額定轉矩（V/F控制）； | ||
| 0.5Hz：150% 額定轉矩(無PG矢量控制)； | |||
| 0Hz：180% 額定轉矩（有PG矢量控制）； | |||
| 速度波動 | ±0.3% 額定同步轉速（無PG矢量控制）； | ||
| ±0.1% 額定同步轉速（有PG矢量控制）； | |||
| 轉矩控制精度 | ±10% 額定轉矩（無PG矢量控制，無PG轉矩控制）； | ||
| ±5% 額定轉矩（有PG矢量控制，有PG轉矩控制）。 | |||
| 轉矩響應 | ≤20ms（無PG矢量控制）； | ||
| ≤10ms（有PG矢量控制）； | |||
| 頻率精度 | 數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.5% | ||
| 頻率分辨率 | 模擬設定 | 最高頻率的0.1% | |
| 數字設定精度 | 0.01Hz | ||
| 外部脈沖 | 最高頻率的0.1% | ||
| 轉矩提升 | 自動轉矩提升；手動轉矩提升0.1～12.0% | ||
| V/F曲線(電壓 | 額定頻率在5～650Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線 | ||
| 頻率特性) | |||
| 加減速曲線 | 兩種方式：直線加減速和S曲線加減速；15種加減速時間，時間單位(0.01s、0.1s、1s)可選 ，最長1000分鐘 | ||
| 制動 | 能耗制動 | EN600系列三相15KW及以下功率段已內置制動單元，只需在（+）與PB之間加制動電阻；18.5KW及以上功率段可選配內置制動單元，只需在（+）與PB之間加制動電阻，也可外接制動單元于（+）和（-）之間。 | |
| EN500系列可外接制動單元于（+）和（-）之間。 | |||
| 直流制動 | 起動、停止動作分別可選，動作頻率0～15Hz，動作電流0～100%額定電流，動作時間0～30.0s | ||
| 點動 | 點動頻率范圍：0Hz～上限頻率；點動加減速時間0.1～6000.0秒可設置 | ||
| 多段速運行 | 通過內置PLC或控制端子實現多段速運行，多達15段，每段對應單獨加減速時間，內置PLC支持掉電保存 | ||
| 內置PID控制器 | 可方便地構成閉環控制系統 | ||
| 自動節能運行 | 根據負載情況，自動優化V/F曲線，實現節能運行 | ||
| 自動電壓調整(AVR) | 當電網電壓變化時，能自動保持輸出電壓恒定 | ||
| 自動限流 | 對運行期間電流自動限制，防止頻繁過流故障跳閘 | ||
| 載波調制 | 根據負載特性自動調整載波 | ||
| 轉速跟蹤再啟動 | 實現對旋轉中的電機的無沖擊平滑起動 | ||
| 運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、通訊給定，可通過多種方式切換 | |
| 運行頻率給定通道 | 主輔給定，實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換 | ||
| 捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁，同步切換 | ||
| 輸入 | 數字輸入通道 | 8路通用數字輸入通道，最大頻率1KHz，其中1路可作脈沖輸入通道，最大輸入50KHz，可擴展至14路 | |
| 輸出 | 模擬輸入通道 | 2路模擬輸入通道，其中AI1可選4～20mA或0～10V輸出，AI2通道為差分輸入，4～20mA或-10～10V輸入可選，可擴展至4路模擬輸入 | |
| 特性 | 脈沖輸出通道 | 0.1～20KHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出 | |
| 模擬輸出通道 | 2路模擬信號輸出，其中AO1通道可選4～20mA或0～10V，AO2通道可選4～20mA或0～10V可實現設定頻率、輸出頻率等物理量的輸出，可擴展至4路模擬輸出 | ||
| 特色 | 快速限流 | 最大程度限制變頻器過流、更可靠運行 | |
| 功能 | 單脈沖控制 | 適用于需要一鍵控制變頻器起、停的場合，按一下起，再按一下停，再按一下又起，如此重復。此種用法簡單可靠，不易誤操作 | |
| 定長控制 | 可實現定長控制 | ||
| 定時控制 | 定時控制功能：設定時間范圍0.1Min ～ 6500.0Min | ||
| 虛擬端子 | 五組虛擬輸入、輸出IO，可實現簡易邏輯控制 | ||
| 操作鍵盤 | 鍵盤顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 | |
| 按鍵鎖定 | 實現對按鍵的部分或者全部鎖定 | ||
| 保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護 、繼電器吸合保護、端子保護、停電不停保護等 | ||
| 環境 | 使用場所 | 室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 | |
| 海拔 | 低于1000米。（高于1000米時需降額使用， 每增加1000米高度輸出電流約降低額定電流的10%） | ||
| 周圍溫度 | -10℃～+40℃(環境溫度在40℃～50℃,請降額使用或增強散熱) | ||
| 周圍濕度 | 小于95%RH，無水珠凝結 | ||
| 振動 | 小于5.9米/秒2(0.6g) | ||
| 存儲溫度 | -40℃～+70℃ | ||
| 結構 | 防護等級 | IP20 | |
| 冷卻方式 | 強制風冷 | ||
| 安裝方式 | 壁掛式和柜式 | ||

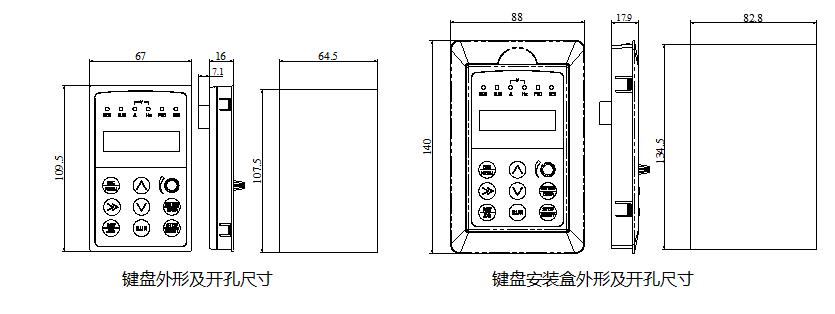

操作鍵盤及鍵盤安裝盒外形尺寸(單位：mm)
變頻器型號 | H (mm) | H1 (mm) | W (mm) | W1 (mm) | W2 (mm) | D (mm) | D1 (mm) | D2 (mm) | N1 (mm) | N2 (mm) | M1 (mm) | M2 (mm) | 圖號 |
EN500-4T0750G/0900P | 570 | 546 | 340 | 237 | - | 320 | - | 333 | - | - | Φ12 | Φ18 | 圖c |
EN500-4T0900G/1100P | |||||||||||||
EN500-4T1100G/1320P | 650 | 628 | 400 | 297 | - | 340 | - | 353 | - | - | Φ12 | Φ18 | |
EN500-4T1320G/1600P | 650 | 628 | 420 | 297 | - | 340 | - | 353 | - | - | Φ12 | Φ18 | |
EN500-4T1600G/2000P | 980 | 953 | 480 | 370 | - | 400 | - | 413 | Φ38 | Φ19 | Φ9 | Φ18 | |
EN500-4T2000G/2200P | 1030 | 1003 | 500 | 370 | - | 400 | - | 413 | Φ38 | Φ19 | Φ9 | Φ18 | |
EN500-4T2200G/2500P | |||||||||||||
EN500-4T2500G/2800P | 1368 | 1322 | 700 | 500 | 440 | 430 | - | 443 | Φ52 | Φ19 | Φ12 | Φ22 | 圖d |
EN500-4T2800G/3150P | |||||||||||||
EN500-4T3150G/3550P | |||||||||||||
EN500-4T3550G/3750P | 1518 | 1483 | 700 | 500 | 500 | 430 | - | 443 | OB 77*47 | Φ19 | Φ12 | Φ22 | |
EN500-4T3750G/4000P | |||||||||||||
EN500-4T4000G/4500P | |||||||||||||
EN500-4T4500G/5000P | 1650 | - | 850 | 700 | - | 550 | 490 | 563 | - | - | 40 | Φ13 | 圖e |
EN500-4T5000G/5600P | |||||||||||||
EN500-4T5600G/6300P | 1700 | - | 900 | 750 | - | 550 | 490 | 563 | - | - | 40 | Φ13 | |
EN500-4T6300G/7100P |

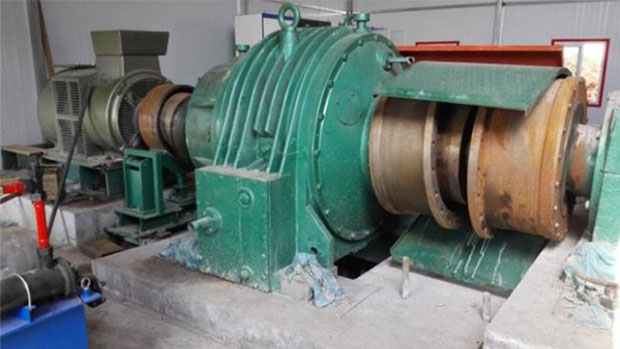

卷揚機又稱絞車，可垂直提升、水平或傾斜拽引重物，通過卷筒纏繞鋼絲繩或鏈條提升或牽引重物的輕小型起重設備…
